TS系列
產品說明

臥式重型床身，重心低載重大，搭配多點位支撐

Horizontal heavy-duty bed frame, low center of gravity with high load capacity, supported by multiple points, ensuring more stable cutting of heavy tubes

三卡盤均可移動，長管整管切割不受限，實現0尾料

Movable triple chuck design, allows unrestricted cutting of long and whole tubes, achieving zero tail material

隨動支撐，防止管材甩動下垂，保證切割精度

Dynamic support system, prevents tube sagging and swinging, ensuring cutting precision




3000W-12000W



最大管材長度 6300mm / 12500mm



夾持範圍大，切割範圍廣

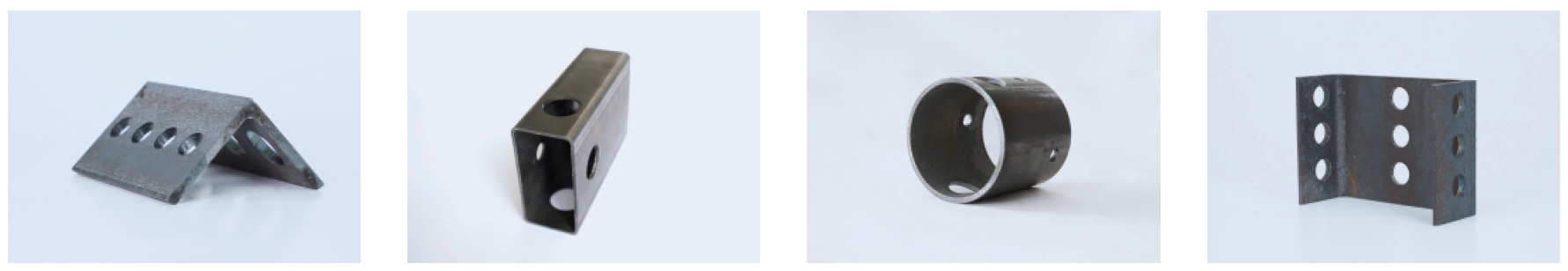

切割應用範圍廣，適應多種切割工況，支援12米超長工件加工，管材加工直徑可達15-230mm，單根載重達300kg。支持角鋼、槽鋼、H型鋼、異型管等多種管材類型，適用範圍廣





整管切割  0尾料加工

第三卡盤可夾持拉動管料，從而實現長管整管切割，實現真正0尾料。

搭配隨動支撐裝置

搭配隨動托料支撐，即時調整托舉高度，防止管材甩動下垂，同時保證切割精度。

全新雙龍骨床身結構

採用臥式床身結構，自研止口插接式雙龍骨設計，重心低、承重大、切割重型管材更穩定。

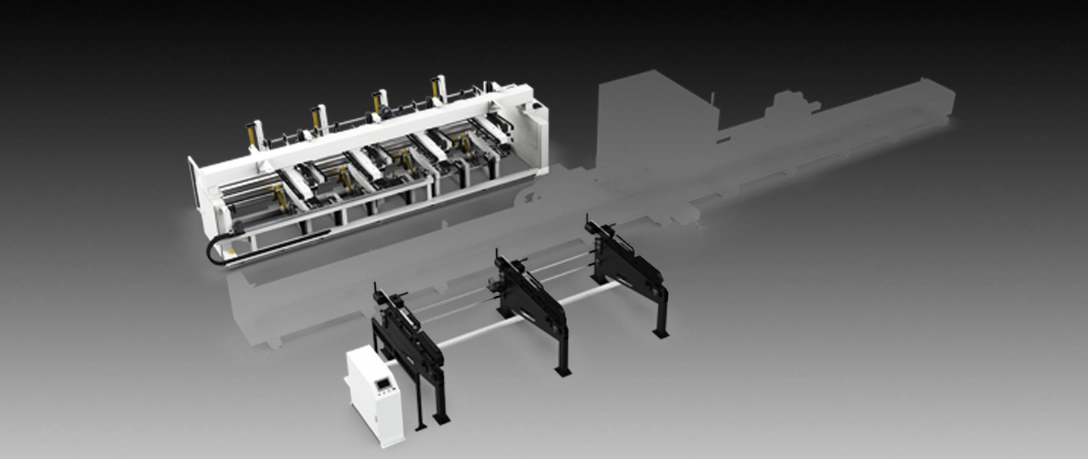

隨動翻板下料 安全高效

配備隨動翻板卸料架，下料更加安全便捷，大大提高生產效率，節省人工成本。

智慧匯流排控制系統

採用高度智慧化的匯流排控制系統，設備回應快，控制精度高，資料傳輸快，可實現高度智慧柔性化切割。

可選配坡口功能

可選配管機坡口切割功能，可實現±45°坡口切割，提供專業的管材坡口切割方案。




型號Model PG3015T PG4020T
雷射功率Power 3-12kW
最大管材長度
Max.raw Material Length		 6300mm 12500mm
圓管夾持範圍
Round Tube Diameter		 Φ15-Φ230mm Φ20-Φ350mm
方管夾持範圍
Square Tube Side Length		 □15*15-□230*230mm □20*20-□350*350mm
最大加速度Max.acceleration 1.5G 0.8G
左右滑動看表格
材質Material(mm) 3KW 6KW 12KW 20KW
碳鋼Carbon steel 1-22 1-35 1-40 4-60
不銹鋼Stainless steel 1-12 1-18 1-30 1-50
黃銅Brass 1-6 1-16 1-16 1-20
鋁Aluminum 1-6 1-16 1-30 1-50
左右滑動看表格
